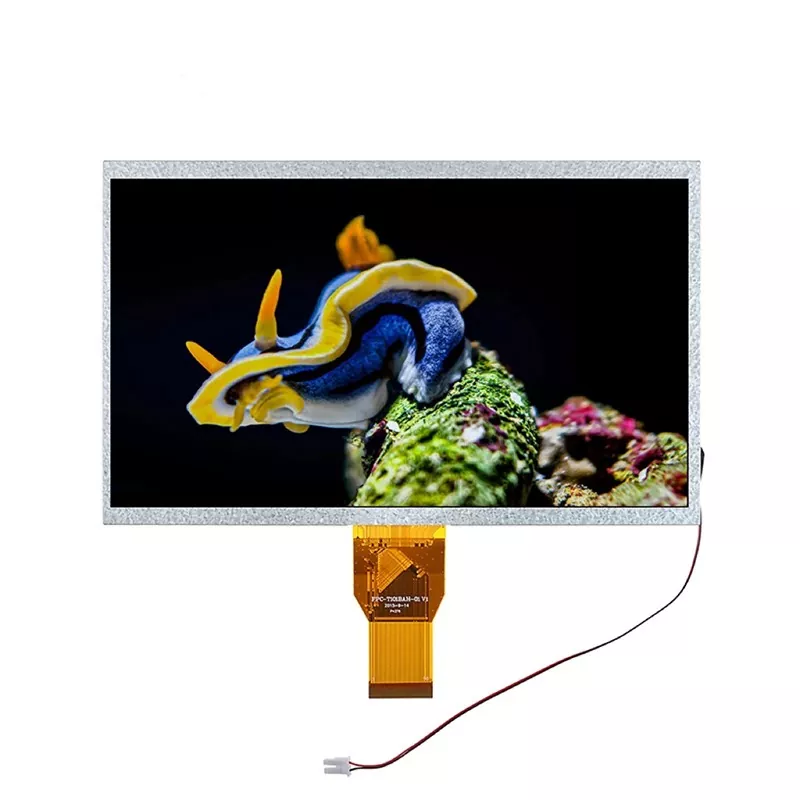

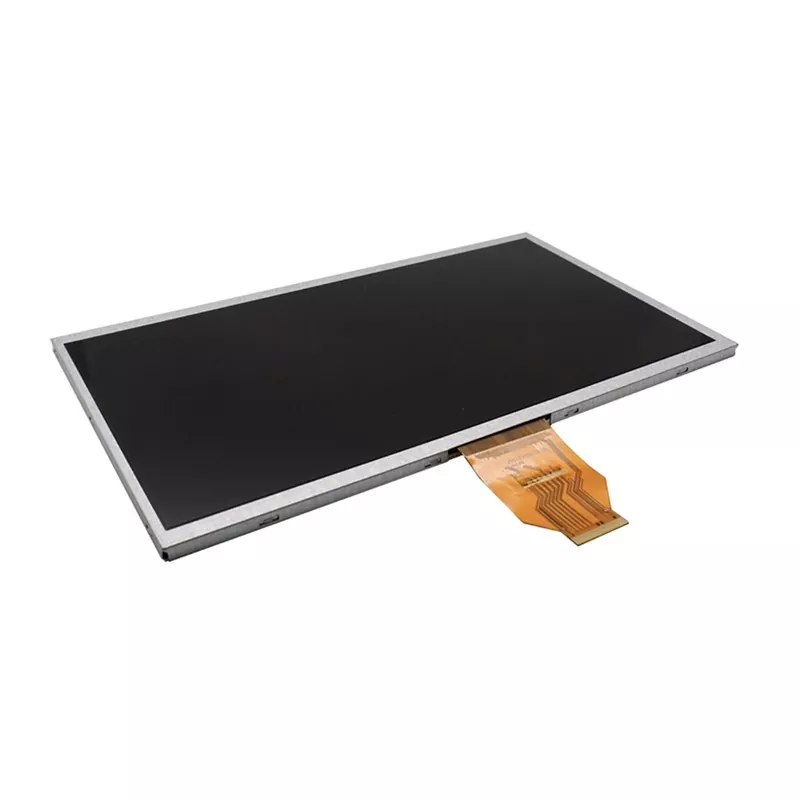

10.1 инча 1024*600 LVDS TFT модул

VXT101MBAH-02 е един от стандартния модул TFT на Chinese Factory Victronix.

Модел:VXT101MBAH-02

Изпратете запитване Изтегляне на PDF

Описание на продукта

Този 10,1-инчов LCD дисплей се прилага за 10.1 ”1024*600 Color TFT-LCD панел, с интерфейс LVDS, 380nits яркост.

Този 10,1 инчов 1024*600 LVDS TFT модул е подходящ за промишлена и медицинска таблетка, домашни уреди, принтер, устройство за индустриално оборудване и други електронни продукти.

Общи спецификации

VXT101MBAH-02 е TFT-LCD модул. Той е съставен от TFT-LCD панел, драйвер IC, FPC, устройство за задна светлина. Дисплейната зона 10.1 ¢ ¢ съдържа 1024 x 600 пиксела и може да показва до 16,7m цветове. Този продукт съответства на критерия за околната среда на ROHS.

Артикул	Съдържание	Единица	Забележка
LCD тип	Tft	-
Показване на цвят	16.7m
Посока за гледане	12	O'Clock
Посока на инверсия на сива скала	6	O’Clock
Работна температура	-20 ~+70	℃
Температура на съхранение	-30 ~+80	℃

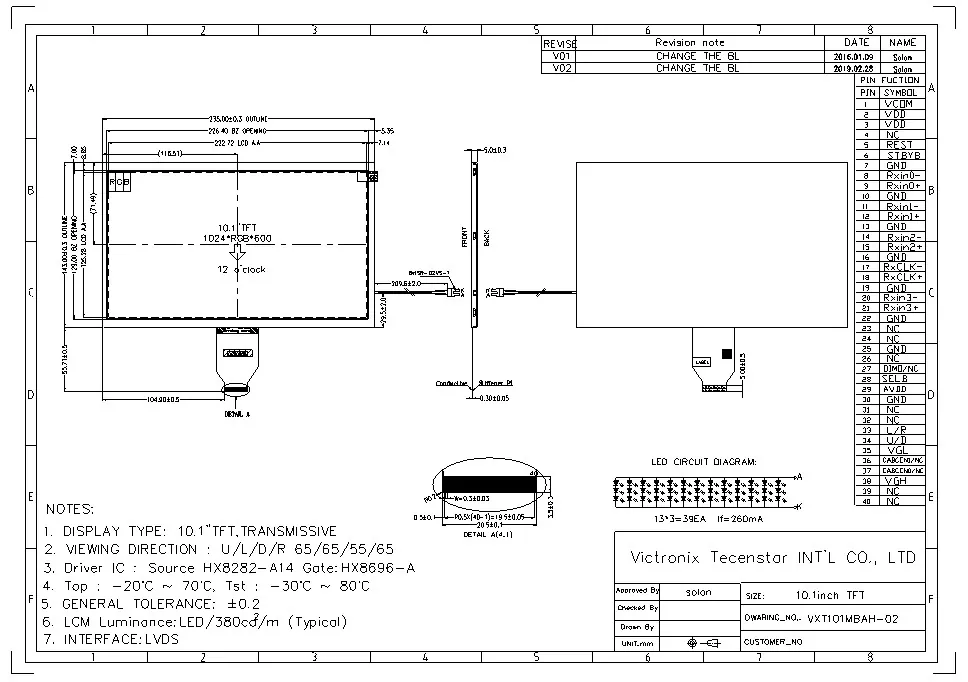

Размер на модула	Обърнете се към OUTLINEDRAWING	мм
Активна зона (W × H)	222.72x125.28	мм
Брой точки	1024 × 600	точки
Контролер	HX8282-A14 & HX8696	-
Захранване на захранване	3.3	V
Размери на очертанията	Обърнете се към очертанията Рисуване	-
Подсветка	3x13 LED (бяло)	PCS
Тегло	---	g
Интерфейс	LVDS	-
