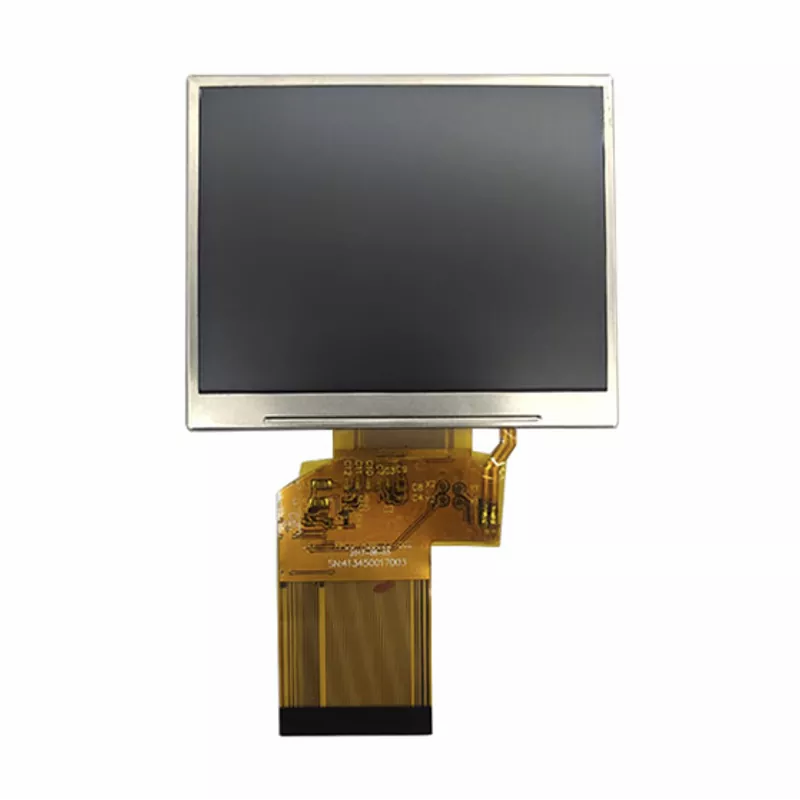

3.5 инча 54pins Capacitive Touch TFT модул

Този Victronix 3.5 инча 54pins Capacitive Touch TFT модул е високоефективен, напълно интегриран 3,5 инчов TFT-LCD модул, включващ вграден капацитивен сензорен панел (CTP). Проектиран за взискателни вградени приложения, това компактно дисплейно решение съчетава ярки визуализации с интуитивно управление на допир в здрав пакет от индустриален клас. Като водещ производител и доставчик на TFT модули в Китай, Victronix 3.5 инчов TFT модул напълно отговаря на екологичните стандарти на ROHS, като гарантира отлична ефективност на приложението. Ние предлагаме персонализирана услуга, за да отговорим на нуждите на нашите клиенти.

Модел:VXT350MHLS-03C

Изпратете запитване Изтегляне на PDF

Описание на продукта

Тъй като TFT модулът се използва широко в живота, производителите и доставчиците са все по -често. Какво прави този Victronix 3.5 инча 54pins капацитивен Touch TFT модул различен от другите производители? В началото неговата IPS технология осигурява постоянен цвят и яснота през широк 80-градусов ъгъл на гледане във всички посоки (3/6/9/12 часа), 250 CD/m² Типична яркост, 16,7 м цветове и високо типично съотношение на контраста от 800: 1. Второ, той поддържа както 24-битов паралелен RGB (6-8MHz DCLK), така и 8-битов сериен RGB (15-21MHz DCLK) интерфейс, конфигурируем чрез PS PIN. Включва основни контролни сигнали (HSYNC, VSYNC, DE, DCLK) и контрол на посоката на сканиране (VD, HD). Той разполага с капацитивен сензорен интерфейс с бордова FT5346 CTP контролер, който позволява отзивчив допирен вход чрез стандартна връзка I²C (SCL, SDA, INT, нулиране). Освен това тя разполага с 6S-LED система за бяла подсветка с продължителност на живота от 50 000 часа, поддържайки 50% задържане на яркост, като гарантира дългосрочно използване в различни индустриални приложения. В допълнение, той преминава строги тестове за стрес в околната среда, включително работа/съхранение с висока/ниска температура, термичен шок, вибрации (10-55Hz), механичен шок (100G) и ESD (± 2kV HBM), за да работят надеждно при екстремни температури (-20 ° C до +70 ° C).

Този 3,5-инчов LCD дисплей от Victronix е идеален за индустриални HMI, медицински изделия, преносими инструменти, интелигентни домашни контролери, павилиони и всяко приложение, изискващо надежден, висококачествен интерфейс на сензорния дисплей в тесни пространства.

Обща спецификация

VXT350MHLS-03C 3.5 инча 54pins Capacitive Touch TFT модул е TFT-LCD модул. Той е съставен от TFT-LCD панел, драйвер IC, FPC, задна светлина, CTP единица. 3,5 "дисплей съдържа 320x (rgb) x240 пиксели и candisplay до 16.7m Colors.

LTEM	Съдържание	Единица	Забележка
LCD тип	Tft
Показване на цвят	16.7m		1
Посока за гледане	Всички	O'Clock
Посока за инверсия на сива скала	Безплатно	O'Clock
Работна температура	-20 ~+70	℃
Температура на съхранение	-30 ~+80	℃

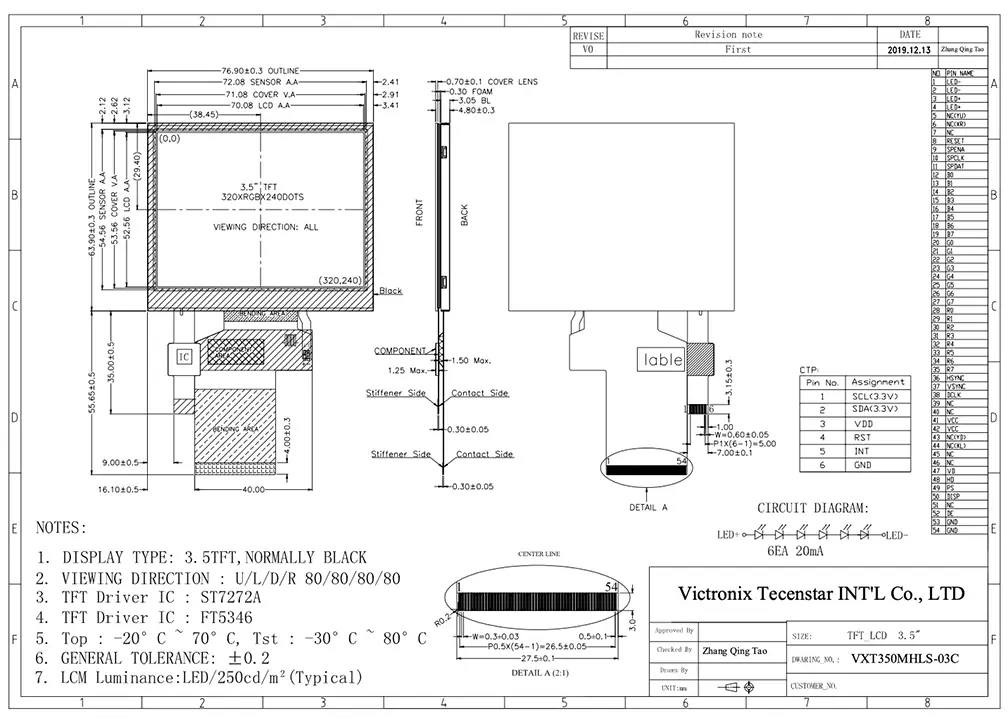

Размер на модула	76.9x63.9x4.8	мм	2
Активна зона (W × H)	70.08x52.56	мм
Брой точки	320x 240	точки
TFT контролер	ST7272A
CTP драйвер	FT5346
Захранване на захранване	3.3	V
Подсветка	6S-LED (бяло)	PCS
Тегло	---	g
Интерфейс	RGB
