Не знаете какво е сензорен екран? Ще знаете, след като прочетете това

В ерата на бързия технологичен напредък,сензорни екраниса се превърнали в основен компонент на различни електронни устройства, широко използвани в смартфони, таблети, автомобилни дисплеи и индустриално оборудване.

Появата на сензорни екрани

Сензорните екрани всъщност са били по -дълго, отколкото бихме могли да си представим.

Концепцията за технологията на сензорния екран е предложена за първи път през 40 -те години на миналия век, а първият истински сензорен екран е създаден през 1965 г. от Ерик Артур Джонсън, инженер в Кралската радарна компания в Обединеното кралство. Първоначално Джонсън описа неговото изобретение, което сега наричаме капацитивен сензорен екран, в статия, публикувана в писма за електроника.

Функция

За оперативно удобство сензорните екрани заменят мишки и клавиатури. Сензорните екрани са интелигентни устройства, които могат да показват информация, да комуникират с програмируеми логически контролери (PLC) и да имат възможности за памет и програмируем. Те могат да показват PLC оперативен статус, скорост на производствената линия и други.

Принцип

Просто казано, резистивенсензорни екраниИзползвайте сензор на налягането, за да контролирате проводимостта на екрана. Структурата му по същество е филм отгоре на стъкло. Съседните повърхности на филма и стъклото са покрити с ITO (индиев калаен оксиди), покритие на нано-индийски калай (ITO). ITO има отлична проводимост и прозрачност. Когато пръст докосне екрана, ITO слоят на долния филм контактува със слоя ITO върху горната стъкло. След това сензорът предава съответния сигнал, който се изпраща до процесора чрез схема за преобразуване. След това този сигнал се преобразува в x и y стойности на екрана, като завършва щракването и ги показва на екрана.

За да работите, първо трябва да докоснете сензорния екран, монтиран отпред на дисплея с пръст или друг предмет. След това системата локализира и избира информация въз основа на местоположението на иконата или менюто, докоснато от пръста ви.

Основни видове сензорни екрани

Въз основа на техния принцип на работа и носителя, използван за предаване на информация, сензорните екрани се класифицират като: резистивни, инфрачервени,

 Повърхностна акустична вълна и капацитивна.

Резистивни сензорни екрани: Екранът се състои от многокомпозитен филм, който съответства на повърхността на дисплея. Той има основен слой от стъклен или плексиглас и прозрачен проводим слой на повърхността. Горният слой е покрит с втвърден, гладък, устойчив на надраскване пластмасов слой. Вътрешната повърхност също е покрита с прозрачен проводим слой. Множество мънички (по -малко от хиляда инча) прозрачни дистанционери разделят двата проводими слоя за изолация. Ключът към резистивните сензорни екрани се крие в материалните технологии.

Резистивни типове и приложения на сензорния екран

Резистивните сензорни екрани работят в напълно изолирана среда, имунизирана срещу прах и влага. Те могат да се докоснат с всеки обект и могат да се използват за писане и рисуване. Те са особено подходящи за индустриален контрол и употреба на офиси с ограничен персонал.

Типове:

Резистивните сензорни екрани се категоризират като четири-, пет- или шест проводници с много линия резистивни сензорни екрани, в зависимост от броя на пиновете.

Сензорни екрани на повърхностна акустична вълна:

Сензорният панел на сензорния екран на повърхностната акустична вълна може да бъде плоска, сферична или цилиндрична стъклена плоча, монтирана отпред на CRT, LED, LCD или друг дисплей. Тази стъклена плоча е просто закалено стъкло; За разлика от други технологии на сензорния екран, му липсва филм или наслагване. Стъкленият екран се отличава с вертикални и хоризонтални ултразвукови предаватели, предаващи преобразуватели в горния ляв и долен десен ъгъл, докато два съответните ултразвукови получаващи преобразуватели са разположени в горния десен ъгъл.

Четирите ръба на стъкления екран са гравирани с прецизно разположени отразяващи ивици под ъгли от 45 градуса, увеличавайки се в плътността.

Как работи: Предавателният преобразувател преобразува електрическия сигнал, изпратен от контролера чрез сензорния кабел в акустична енергия, който след това се предава на лявата повърхност. Прецизните отразяващи ивици на дъното на стъклото отразяват акустичната енергия нагоре, равномерно я отразяват. След това акустичната енергия пътува по повърхността на екрана, където е фокусирана в дясна линия от отразяващите ивици по-горе, разпространявайки се до приемащите датчици по оста x. Получаващите преобразуватели преобразуват върнатата повърхностна акустична вълна енергия в електрически сигнал.

Предимства:

1. Сензорните екрани на повърхностната акустична вълна са устойчиви на вибрации, което ги прави подходящи за обществени пространства.

2. Технологията на повърхностната акустична вълна предлага втора характеристика: бърза скорост на реакция, най -бързата от всички сензорни екрани и гладко усещане. 3. Третата характеристика на технологията на повърхностната акустична вълна (SAW) е неговата стабилна характеристика. Тъй като принципът на технологията на SAW е стабилен, сензорният контролер на SAW изчислява положението на допир, като измерва позицията на момента на затихване по времевата ос. Следователно, сензорните екрани са изключително стабилни и предлагат много висока точност.

4. Четвъртата характеристика на сензорните екрани е, че картата на контролера може да прави разлика между капчици за прах и вода, пръст и количеството на докосване.

5. Петата характеристика на SAW сензорните екрани е техният Z-ос на трета ос, известен още като отговор на оста на налягане. Това е така, защото колкото по -голяма е силата, която потребителят докосва екрана, толкова по -широко и по -дълбоко е прореза на затихването в получената форма на сигнала.

Недостатъци: Недостатък на сензорните екрани е, че капчиците за прах и вода върху повърхността на сензорния екран блокират предаването на триони. Докато интелигентната карта на контролера може да открие това, натрупването на прах до определено ниво значително намалява сигнала, което води до сензорния екран да стане бавен или дори неработещ. Затова SAW сензорните екрани предлагат модели, устойчиви на прах. От друга страна, се препоръчва да не забравяте редовно да почиствате сензорния екран.

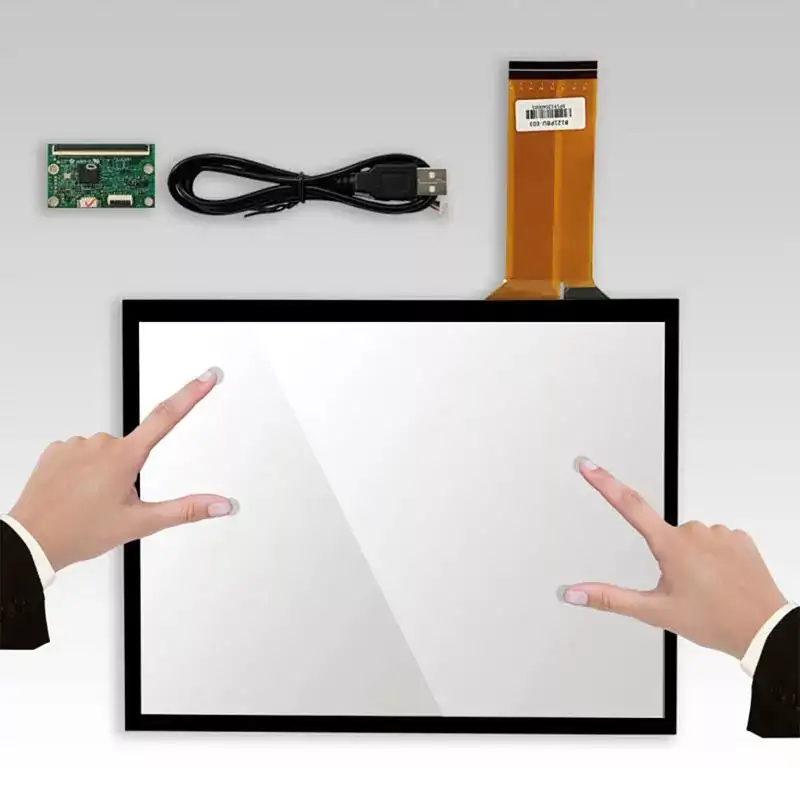

Капацитивни сензорни екрани

Капацитивните сензорни екрани се конструират предимно чрез покриване на стъклен екран с прозрачен филм и след това покриват проводимия слой със защитно стъкло. Този дизайн с двойно стъкло внимателно защитава проводящия слой и сензора. Освен това, тесните електроди са поставени от всичките четири страни на сензорния екран, създавайки електрическо поле с ниско напрежение в проводящия слой. Когато потребителят докосне екрана, кондензатор за свързване се образува между електрическото поле на потребителя, пръста и проводимия слой. Токът, генериран от електродите, тече до точката на допир, като величината на тока е пропорционална на разстоянието между пръста и електродите. Контролер зад сензорния екран изчислява величината на тока и съотношението, за да определи точно местоположението на сензорната точка.

Инфрачервенсензорни екраниса евтини, лесни за инсталиране и силно чувствителни както към леки, така и на бързи докосвания. Въпреки това, тъй като инфрачервените сензорни екрани разчитат на инфрачервена светлина за усещане, промените във външното осветление, като слънчева светлина и светлините на закрито, могат да повлияят на тяхната точност. Освен това, инфрачервените сензорни екрани не са водоустойчиви или податливи на мръсотия. Всеки малък чуждестранен обект може да причини грешки и да повлияе на тяхното представяне, което ги прави неподходящи за открито или обществено ползване. Независимо дали става въпрос за масово производство или персонализирани услуги, производителите на сензорен екран непрекъснато иноватират и оптимизират своите процеси и услуги, за да посрещнат различни нужди в и извън индустрията, предоставяйки на клиентите първокласно изживяване на сензорен екран. Разбирането на тези уникални точки за продажба ще ви помогне да разберете по -добре основните познания на индустрията на сензорния екран.
